本节目标
继续学习PCB设计，围绕电池充电电路完成原理图整理和PCB绘制，理解电源类电路设计中的安全与规范要求。
学习记录
1. 分析充电电路
先理解电池、充电管理芯片、电源输入、保护器件和指示灯之间的连接关系，明确每个模块在电路中的作用。

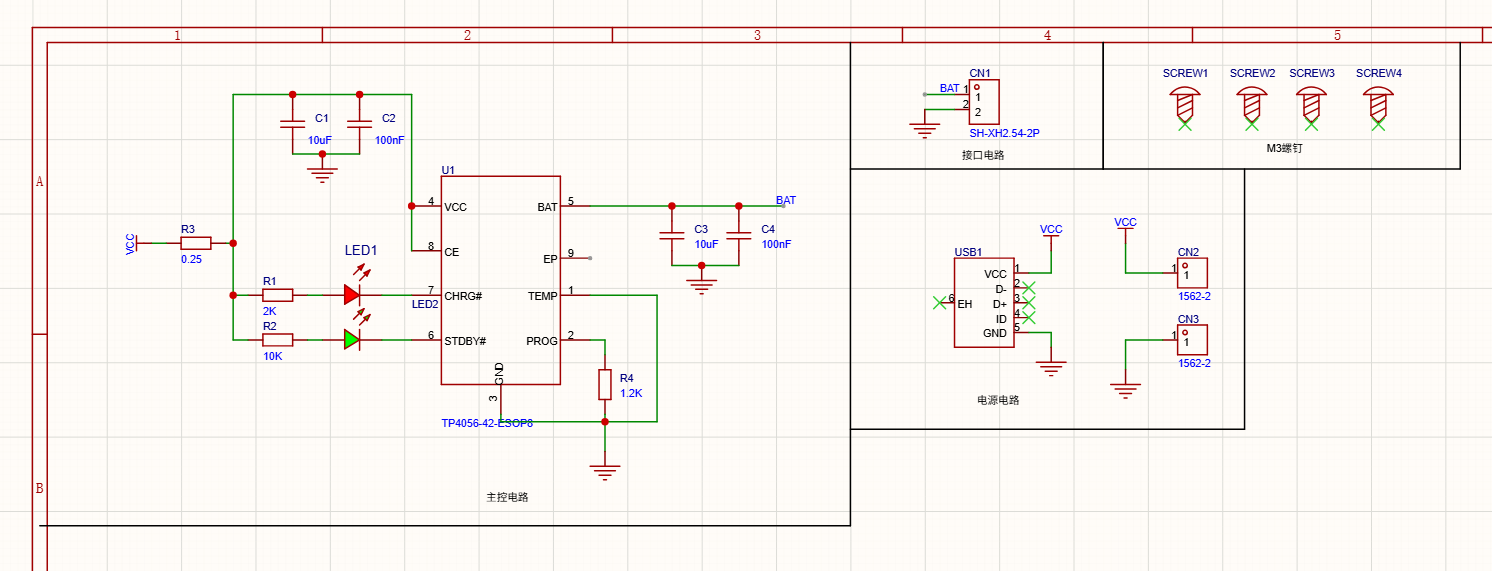

2. 绘制原理图
按照电源输入、充电管理、电池接口和状态指示的顺序整理原理图，让电路结构更容易检查和修改。

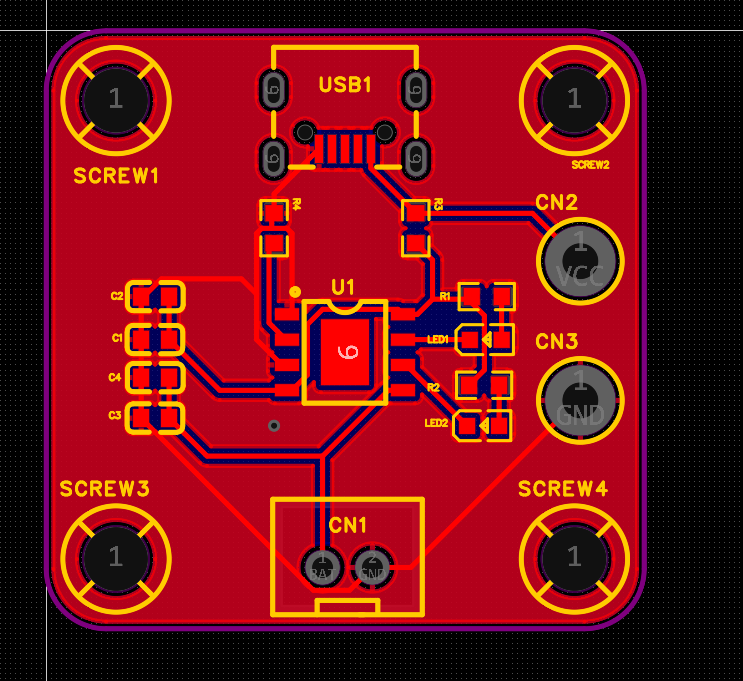

3. 完成PCB布局布线
布局时优先保证电源路径清晰，注意充电电流走线宽度、接口位置、极性标识和丝印说明，降低后续焊接和使用时出错的概率。
本节收获
电池充电电路比普通小灯电路更需要谨慎，设计时不能只关注能否连通，还要关注极性、散热、走线宽度和接口可靠性。
图片展示
